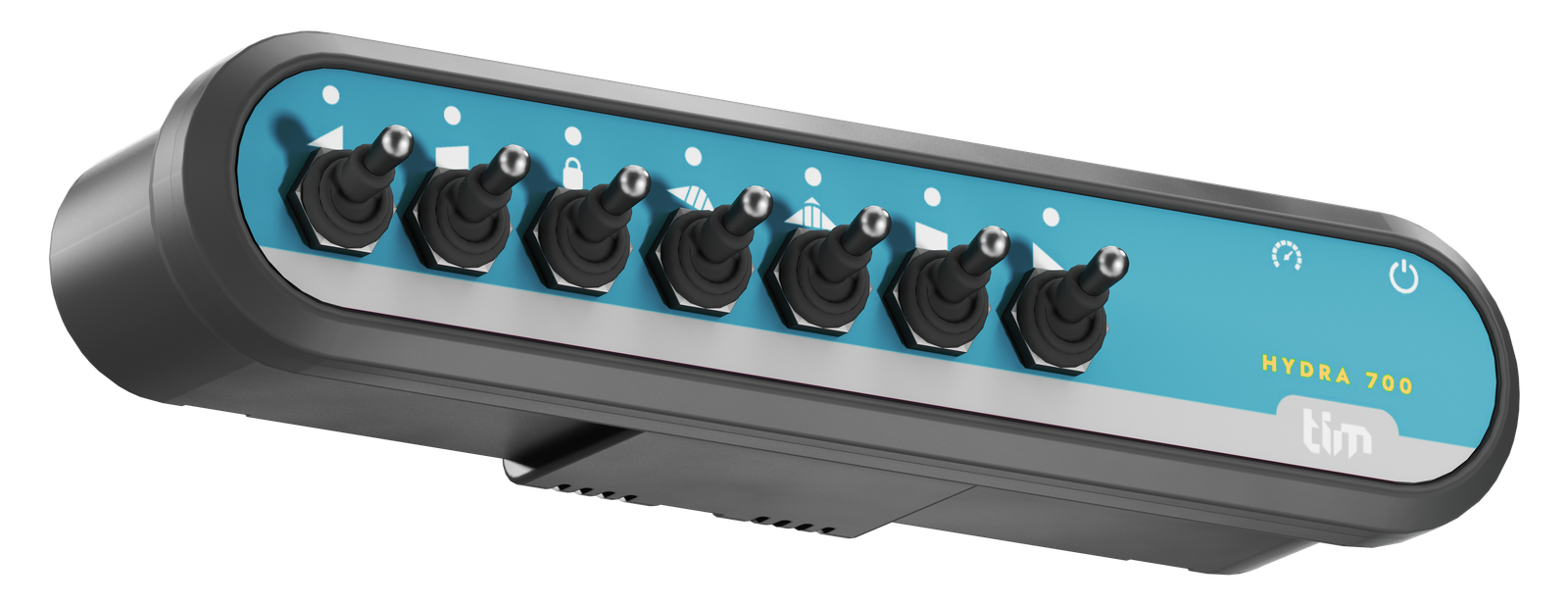

Hydra 700 AIR

Name: Hydra 700 AIR
Brand: Tim

7-Wege-Hydraulikbox · AIR ECU Funk

Hydra 700 AIR bietet Nivellierung, Höhe, Verriegelung und 4 Gestängebewegungen aus der Kabine, während die Magnet-Wegeventile auf der Spritze angeschlossen bleiben. Das SIM109-Ventilkabel wird in Buchse 4 der AIR ECU gesteckt; Box und ECU kommunizieren per Funk, sodass kein Ventilkabel durch die Kabine läuft.

💡 Ideal für: Feldspritzen mit breitem Gestänge, die häufig vom Traktor abgekoppelt werden.

Kontakt aufnehmen Angebot anfragen Katalog herunterladen

Überblick

Hydra 700 AIR ist eine kabellose 7-Wege-Hydraulikbox: Das Schaltpanel bleibt in der Kabine, die Magnet-Wegeventile an der Spritze, und die AIR ECU verbindet beides ohne Kabel durch die Kabine. Sie steuert Nivellierung, Höhe, Verriegelung und 4 Gestängebewegungen und teilt ihre ECU mit den Aqua AIR Schaltboxen.

Hauptmerkmale

Hydraulische Gestängebewegungen

Nivellierung, Höhe, Verriegelung und 4 Gestängebewegungen — jede Bewegung aus der Kabine.

AIR ECU Funkverbindung

Das SIM109-Ventilkabel wird in ECU-Buchse 4 auf der Spritze gesteckt; Box und ECU kommunizieren per Funk.

Gemeinsame ECU mit Aqua AIR

Läuft auf derselben AIR ECU wie eine Aqua 500 / 700 AIR Box — eine ECU für Teilbreiten- und Gestängesteuerung.

Technische Daten

Functions	7 way
Movements	Level · Height · Lock + 4 boom
Wireless Link	AIR ECU (KYP046) · socket 4
Ecu Cable	SIM109 · AIR ECU Hydra Cable
Directional Valves	Solenoid 7-spool (TIMFAYP18)
Voltage	12V DC

Lieferumfang

Paketinhalt & Zubehör

Alles im Standardpaket, plus die Kabel, Halterungen und Kits, die Sie für Ihre Installation konfigurieren können.

Standardpaket

THYD700.02

Hydra 700 AIR Schaltbox

THYD700.02

Stromkabel 2 m

SIM024

Erforderliche Produkte

Wird mit Ihrer Bestellung gewählt — passend zu Ihrer Maschine dimensioniert.

AIR ECU Box

KYP046

AIR ECU Hydra-Kabel

SIM109

Optionales Zubehör

Erweitern Sie Ihre Installation, wenn Ihr Betrieb wächst.

Dreifach-Saugnapfhalterung

KYP029

Schraubhalterung

KYP037

Erforderliche Kits

Für die Installation erforderlich — wählen Sie das Kit passend zu Ihrer Spritze.

Magnet-Wegeventile

Magnetbetätigte Wegeventile mit 7 Schiebern

TIMFAYP18

Produktcodes werden zur einfachen Bestellung angezeigt. Ihr Händler hilft Ihnen bei der Wahl der richtigen Kabellängen und Ventil-Kits.

Häufige Fragen

Hydra 700 AIR — Häufige Fragen

Welche Gestängebewegungen steuert Hydra 700 AIR?

Nivellierung, Höhe und Verriegelung plus 4 Gestängebewegungen, insgesamt 7 Funktionen mit je eigenem Schalter. Das Kabel SIM109 verbindet den TIMFAYP18 Magnetventilblock mit Buchse 4 der AIR ECU an der Spritze.

Kann ich Hydra 700 AIR an meiner vorhandenen Feldspritze nachrüsten?

Ja. Hydra 700 AIR ist als Nachrüstsatz ausgelegt: Rechner oder Box kommen in die Kabine, der TIMFAYP18 Elektroventilsatz wird in die Spritzleitung eingebaut, und das Ventilkabel verbindet beides. Jede Feldspritze mit einem Standard-Ventilblock lässt sich umrüsten, in der Regel an einem Arbeitstag durch Ihren Händler.

Brauche ich eine zweite ECU, wenn ich schon Aqua AIR habe?

Nein. Hydra 700 AIR steckt in Buchse 4 derselben AIR ECU, die die Ventile der Aqua 500 AIR oder Aqua 700 AIR steuert; eine ECU an der Spritze übernimmt Teilbreiten und Hydraulik.

Was kostet Hydra 700 AIR und wie kaufe ich es?

Der Preis hängt von Ventilsatz, Kabellängen und Optionen (GNSS-Antenne, Sensoren) ab, die Ihre Maschine braucht; deshalb bieten wir je Konfiguration an. Nutzen Sie "Angebot anfordern" auf dieser Seite oder schreiben Sie uns per WhatsApp; ein Tim-Händler in Ihrem Land antwortet mit Komplettpreis und Lieferzeit.

Welcher Support und welche Garantie gehören zu Hydra 700 AIR?

Jedes Tim-Produkt kommt mit 2 Jahren Garantie, gedruckter Kurzanleitung und Zugang zum Nova-Support-Assistenten im Field Hub. Einbau und Fahrerschulung übernimmt der Händler vor Ort; Firmware-Updates sind kostenlos und werden per USB geladen.

Ähnliche Produkte

Hydraulik

Hydra 500

5-Weg-Hydraulikbox

5-Funktionen-Hydrauliksteuerbox für Gestänge-Nivellierung und Höhenverstellung.

Details anzeigen

Hydraulik

Hydra 700

7-Weg-Hydraulikbox

7-Funktionen-Hydrauliksteuerung für vollständiges Gestängemanagement — 4 Gestängebewegungen plus Zubehör.

Details anzeigen

Hydraulik

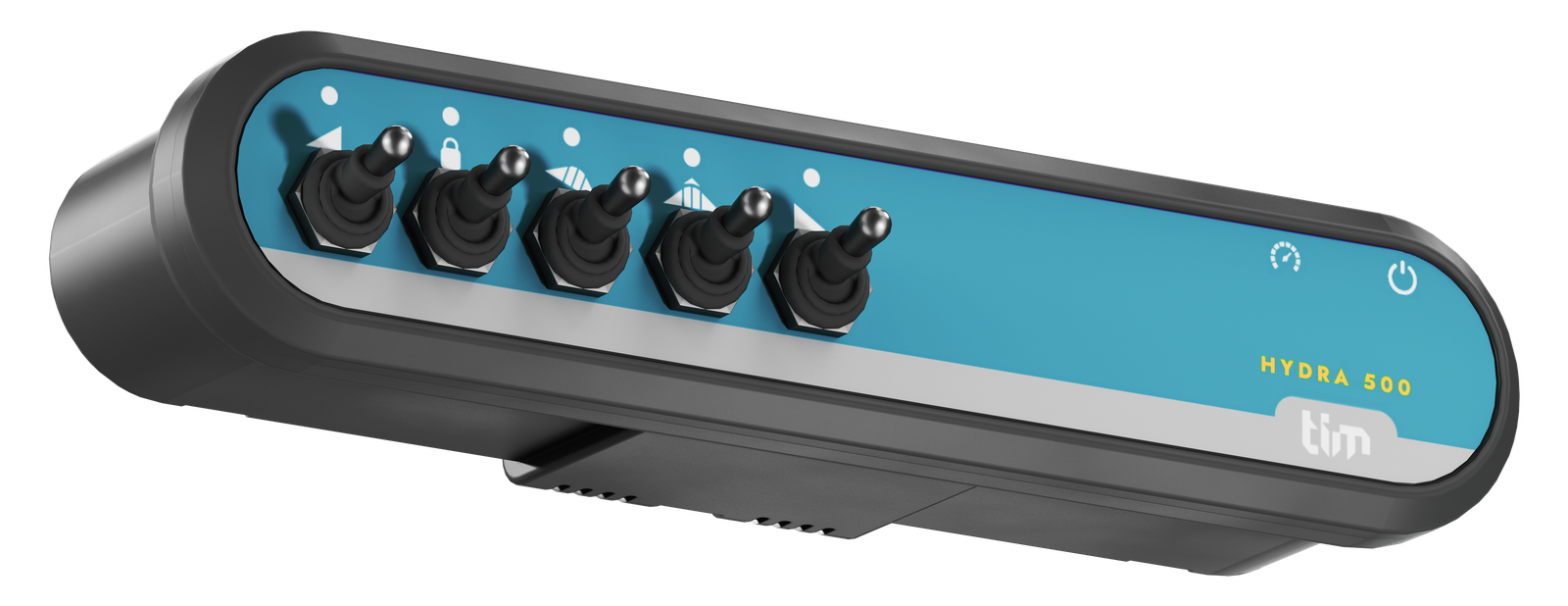

Hydra 500 AIR
