Hydraulik
Hydra 500
5-Weg-Hydraulikbox
Hydraulische Steuerung für die Gestängepositionierung — Nivellierung (links/rechts) und Höhenverstellung. Für die Kombination mit Aqua- und Nova-Controllern entwickelt.
Überblick
Hydra 500 ist eine 5-Wege-Hydraulikbox für Spritzgestänge: Aus der Kabine steuert der Fahrer Nivellierung, Höhe, Verriegelung und 2 Gestängebewegungen über Magnet-Wegeventile an der Maschine. Sie ersetzt eine Reihe von Hydraulikhebeln durch ein kompaktes Schaltpanel; der TIMFAYP16 Magnetventilblock wird als Pflichtsatz geliefert.
Hauptmerkmale
Hauptmerkmale
Hydraulische Gestängesteuerung
Steuert Druck und Durchfluss der Hydraulikflüssigkeit — Nivellierung, Richtung und Winkel.
5 Funktionen
Nivellierung · Höhe · Verriegelung + 2 Gestängebewegungen.
Solenoid-Ventile
Kompatibel mit 6-Spool-Wegeventilen (TIMFAYP16).
Langes Ventilkabel
Standard 6m; 11m Option verfügbar.
Technische Daten
Technische Daten
| Functions | 5 way |
| Movements | Level · Height · Lock + 2 boom |
| Valve Cable | 6 m (SIM027) · 11 m optional |
| Directional Valves | Solenoid 6-spool (TIMFAYP16) |
| Voltage | 12V DC |
| Wireless Version | Hydra 500 AIR |
Lieferumfang
Paketinhalt & Zubehör
Alles im Standardpaket, plus die Kabel, Halterungen und Kits, die Sie für Ihre Installation konfigurieren können.
Standardpaket

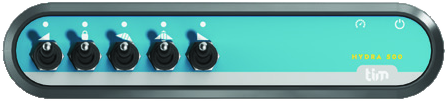

THYD500.01Hydra 500 Schaltbox
THYD500.01
Stromkabel 2 m
SIM024Erforderliche Produkte
Wird mit Ihrer Bestellung gewählt — passend zu Ihrer Maschine dimensioniert.
Ventilkabel 6 m
SIM027Optionales Zubehör
Erweitern Sie Ihre Installation, wenn Ihr Betrieb wächst.
Dreifach-Saugnapfhalterung
KYP029
Schraubhalterung
KYP037
Ventilkabel 11 m
SIM002Erforderliche Kits
Für die Installation erforderlich — wählen Sie das Kit passend zu Ihrer Spritze.
Magnet-Wegeventile
Magnetbetätigte Wegeventile mit 6 Schiebern
TIMFAYP16Produktcodes werden zur einfachen Bestellung angezeigt. Ihr Händler hilft Ihnen bei der Wahl der richtigen Kabellängen und Ventil-Kits.
Im Einsatz ansehen
Hydra 500 — Im Einsatz ansehen
Feldgetestete Demonstrationen und Schritt-für-Schritt Produktanleitungen.
Produkt-Demo
Hydra 500 Control Box
Häufige Fragen
Hydra 500 — Häufige Fragen
Welche Gestängebewegungen steuert Hydra 500?
Nivellierung, Höhe und Verriegelung plus 2 Gestängebewegungen (Klappen und Neigen je Seite), insgesamt 5 Funktionen mit je eigenem Schalter und LED. Die Schalter steuern die Magnet-Wegeventile, der Traktor braucht nur ein Hydraulikpaar.
Kann ich Hydra 500 an meiner vorhandenen Feldspritze nachrüsten?
Ja. Hydra 500 ist als Nachrüstsatz ausgelegt: Rechner oder Box kommen in die Kabine, der TIMFAYP16 Elektroventilsatz wird in die Spritzleitung eingebaut, und das Ventilkabel verbindet beides. Jede Feldspritze mit einem Standard-Ventilblock lässt sich umrüsten, in der Regel an einem Arbeitstag durch Ihren Händler.
Kann Hydra 500 zusammen mit einem Nova-Rechner oder einer Aqua-Box genutzt werden?
Ja. Hydra-Boxen sind eigenständig und passen neben jeden Nova-Rechner oder jede Aqua-Schaltbox. Wer eine einzige Funkeinheit an der Spritze will, wählt Hydra 500 AIR, die sich die AIR ECU mit den Aqua AIR Boxen teilt.
Was kostet Hydra 500 und wie kaufe ich es?
Der Preis hängt von Ventilsatz, Kabellängen und Optionen (GNSS-Antenne, Sensoren) ab, die Ihre Maschine braucht; deshalb bieten wir je Konfiguration an. Nutzen Sie "Angebot anfordern" auf dieser Seite oder schreiben Sie uns per WhatsApp; ein Tim-Händler in Ihrem Land antwortet mit Komplettpreis und Lieferzeit.
Welcher Support und welche Garantie gehören zu Hydra 500?
Jedes Tim-Produkt kommt mit 2 Jahren Garantie, gedruckter Kurzanleitung und Zugang zum Nova-Support-Assistenten im Field Hub. Einbau und Fahrerschulung übernimmt der Händler vor Ort; Firmware-Updates sind kostenlos und werden per USB geladen.
